Та майже кожен радіоелектронік-самороб стикався з бажанням створити красиву лицьову (і задню) панель для свого саморобного пристрою, щоб «як із заводу». Це надає особливий результат своїм працям, ефект якості та завершеності. І ось вам хороша інструкція, як це можна досить легко зробити в домашніх умовах. З обов'язкового знадобиться тільки принтер з комп'ютером, а інше взаємозамінне.
Виготовлення гарної лицьової панелі для приладу

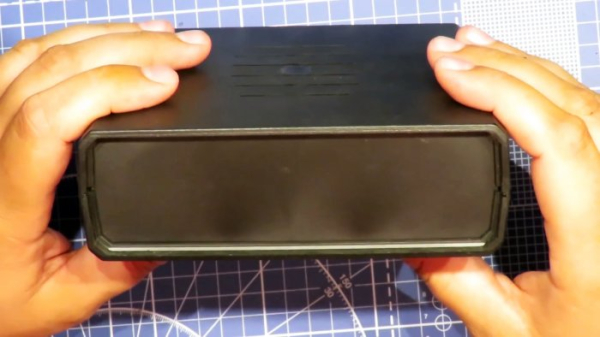

Перед вами пластиковий корпус майбутньої паяльної станції.

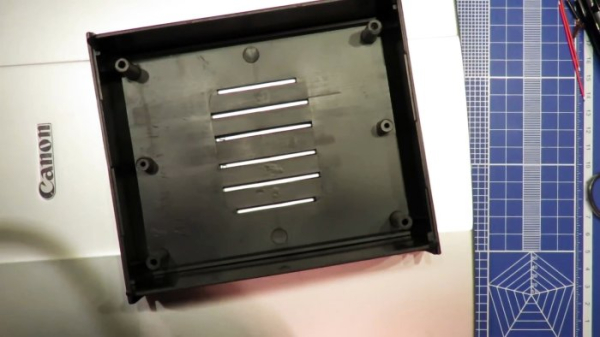

Розполовинюємо його, попередньо розкрутивши 6 шурупів. Він складається з верхньої та нижньої половинок та передньої, задньої панелі.

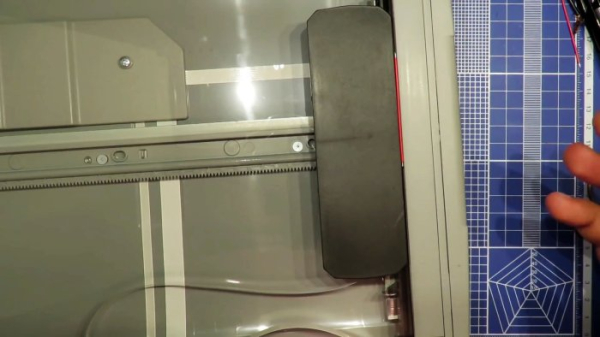

Встановлюємо на сканер. Необхідно отримати зображення 1 до 1. Можна використовувати камеру телефону, але тоді доведеться трохи влаштувати “танці з бубнами”, щоб потрапити до розміру.

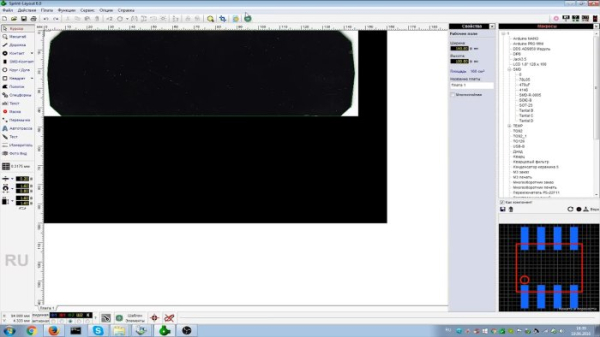

Результат відсканованої панелі, перенесеної до редактора. Графічний редактор може бути будь-яким, кому як зручно взагалі.

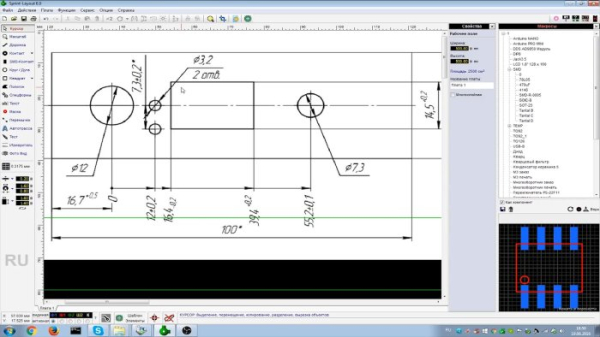

Ось тут пощастило, і в інтернеті знайшовся вже готовий макет із розмірами. Залишається його накласти та правильно розтягнути за розмірами, щоб усі отвори відповідали.

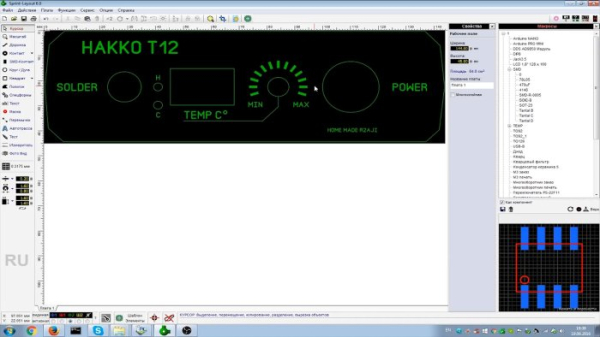

За допомогою нехитрих маніпуляцій домальовуємо все потрібне.
Такий кінцевий результат.

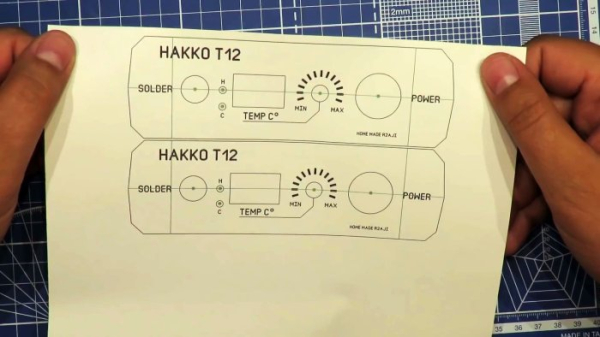

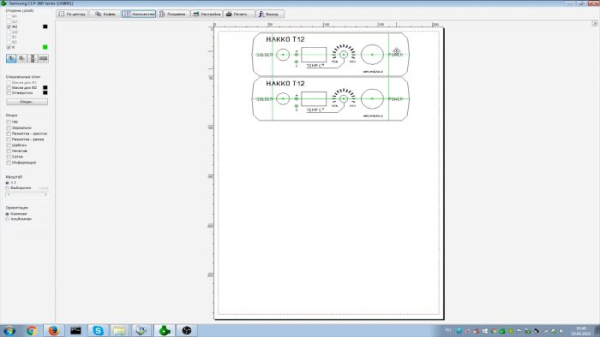

Але перед цим роздрукуємо інвертований малюнок, без заливки. Ці ескізи будуть розмічальним шаблоном.
Роздруковувати краще на самоклеючому папері, щоб не морочитися з її приклеюванням.

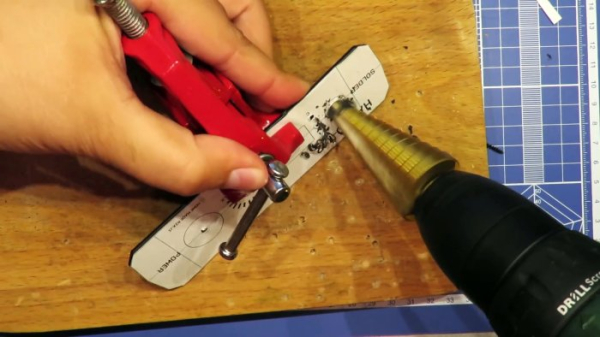

Вирізаємо за контуром. Приклеюємо її на панель. Висвердлюємо та випилюємо необхідні отвори.

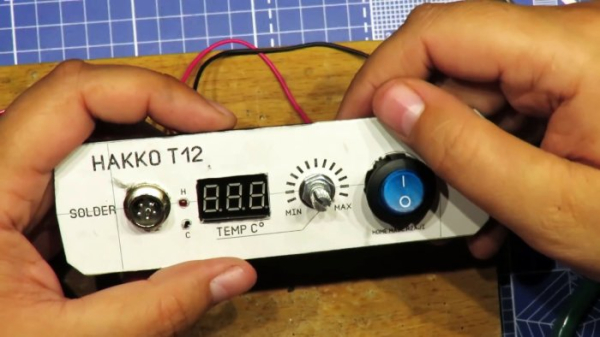

Приміряємо майбутні органи управління. На відміну від металу – із пластиком зручно працювати, але потрібно бути акуратнішим.

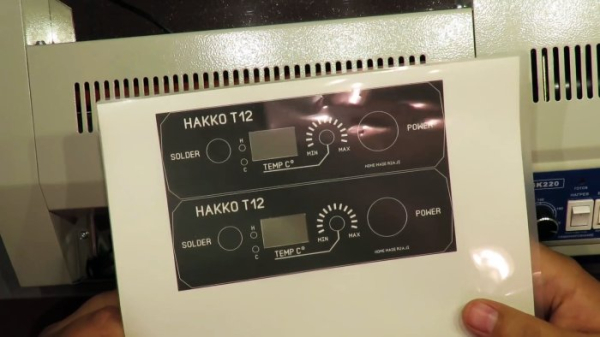

Тепер друкуємо саму панель в оригіналі із заливкою.
Ламінуємо за допомогою ламінатора. Можна також звичайною праскою, якщо немає такої… Або загалом – заклеїти просто звичайним скотчем.
Вирізаємо, приклеюємо, встановлюємо всі ручки та перемикачі.

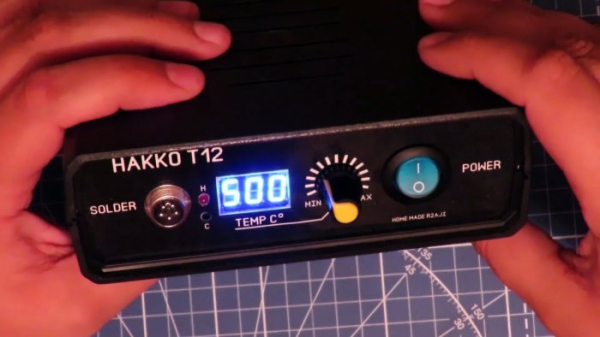

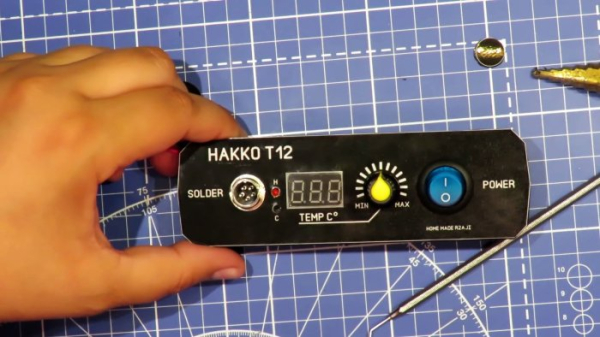

Прилад готовий! Виглядає просто шалено!
Для власників кольорового принтера можна робити кольорові панелі.
