Інтерфейс ігрового порту у вигляді плат розширення для персонального комп'ютера був запропонований ще у вісімдесятих роках минулого століття. Протягом двох десятиліть був присутній практично у будь-якому ПК. Відмова від масового використання відбулася відносно нещодавно і збіглася з припиненням експлуатації систем на Windows XP.
Наразі ентузіасти збирають, ремонтують та колекціонують стару обчислювальну техніку. Багато людей із теплотою та почуттям світлої ностальгії згадують старі ігри. Геймпад дозволить розширити колишній ігровий досвід та чудово підійде для аркад, скролерів та гонок.

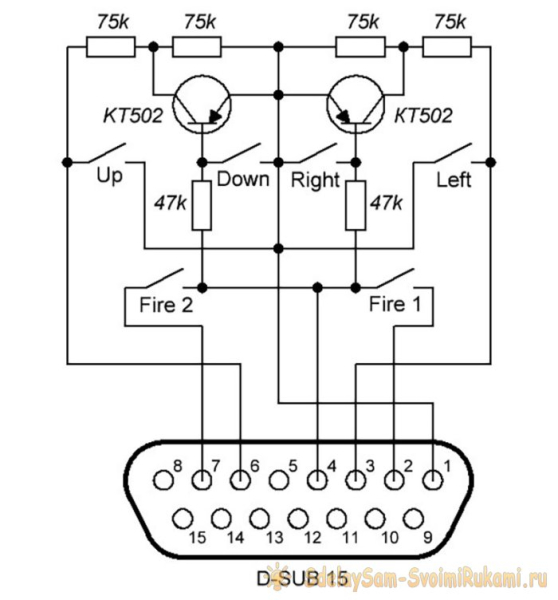

Схема пристрою досить лаконічна, містить мінімум деталей та проста для повторення.
Для складання геймпада потрібно:
- Ігровий маніпулятор від восьмибітної ігрової приставки
- Штирковий роз'єм типу DB-15 з корпусом.
- Два транзистори прямої провідності.
- Чотири резистори 75к і два 47к.
- ПВХ трубка та тонкий багатожильний провід у кольоровій ізоляції.
Виготовлення геймпада своїми руками
Ігровий маніпулятор від восьмибітної ігрової приставки необхідно розібрати.
Вийняти плату та відпаяти від неї кабель підключення.

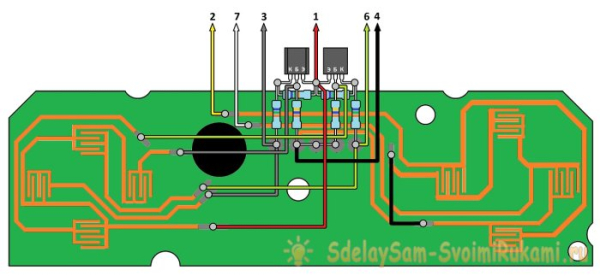

Звіряючись із планом на представленому малюнку, підготувати плату до монтажу схеми.
Скальпелем перерізати провідники, що походять від мікросхеми контролера.
Зачистити та залудити монтажні майданчики.

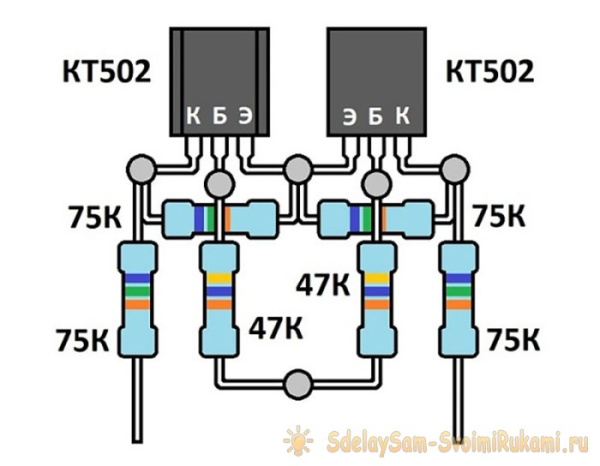

Рекомендую спочатку підібрати модуль із електронних компонентів, як показано на малюнку.
Транзистори прямої провідності (pnp) можна використовувати будь-які, наприклад, вітчизняні КТ502, КТ3107 або імпортні BC556, S9015.
Резистори потужністю 0,125 – 0,25 Ватт, будь-якого типу.
Висновки деталей скрутити та зафіксувати паянням.
Збираючи модуль, слід постаратися виконати його наскільки можна компактно.

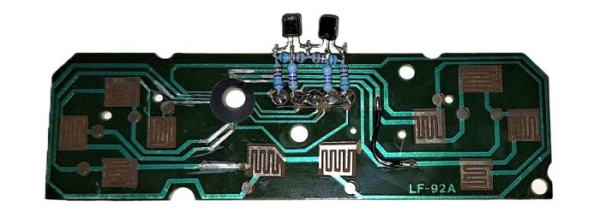

Послідовно збираючи схему геймпада, зручно керуватиметься планом всіх з'єднань.
Спочатку можна припаяти підібраний модуль до підготовленої плати.
Встановити перемичку, яка з'єднує групи контактів кнопок.
Потім припаяти п'ять дротів, що з'єднують елементи модуля з провідниками на платі.
Для підключення геймпада до комп'ютера знадобиться кабель із шістьма провідниками всередині. Його можна виготовити з тонкостінної ПВХ трубки діаметром 4,5 міліметра і довжиною 1,8 метра, затягнувши до неї відповідні дроти.
Дуже надійний, гнучкий і рухомий кабель вийде, якщо використовувати провід МГТФ.
Завершальний етап складання схеми, на боці геймпада, розпаювання шести дротів сполучного кабелю.
Плату слід ретельно відмити від флюсу та забруднень, приділивши особливу увагу контактним майданчикам кнопок.
З обох боків кабелю я одягнув протектори з ПВХ. Їхню вдалість зняти з колишнього кабелю, яким комплектувався геймпад.
Замінити протектори можна двосантиметровим відрізком ПВХ трубки або термоусадки.
На вільний кінець кабелю необхідно припаяти роз'єм для підключення до ПК.
Після паяння встановити фіксуючу скобу, вкласти роз'єм в корпус і стягнути гвинтами.
Зсередини лицьової половини корпусу геймпада треба обережно помістити штовхачі кнопок.
Поверх розкласти та розправити гумки з контактами.
Накрити платою та проконтролювати точність розміщення всіх шарів.

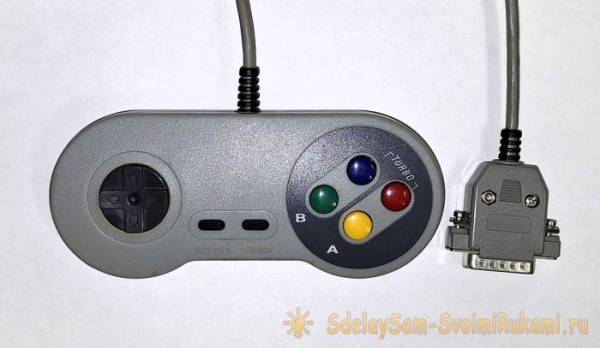

Якщо все гаразд, можна закривати корпус і закручувати шурупи. Геймпад готовий.
Перевірити роботу пристрою можна програмою з тестами, що опитують гейм-порт, або іграми, що підтримують джойстик.
Я зняв невеликий ролик з тестами геймпада під “DOS” у програмі “CheckIt 4.1” та грі “Xenon 2”.
